Dėžė spausdintinių plokščių švitinimui UV spinduliais

Kai tik pradėjau domėtis elektronika, spausdintines plokštes maketuodavau rankiniu būdu. Po to su smailiu pagaliuku ir paprastais dažais piešdavau takelius. Atsiradus namie kompiuteriui ir internetui sužinojau, kad yra tam skirtos programos kurių pagalba lengvai ir greitai galima padaryti spausdintinės plokštės maketą. Bet kaip perkelti maketo takelius, ant getinakso plokštės ? Suradau internete, kad galima visa tai padaryti lazeriniu spausdintuvu ir lygintuvu. Taigi kažkur 10 metų naudojau tą technologiją. Kol pribrendo reikalas pasidaryti dėžę spausdintinių plokščių gamybai švitinant UV spinduliais. Internete teko matyti daug pagamintų dėžių. Sugalvojau ir aš išrasti savo dviratį :).
Neekonomiškas aliuminio naudojimas 🙂

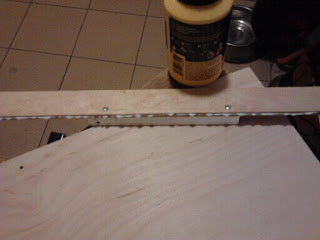

Prieš dedant į vietą patepiau klijų

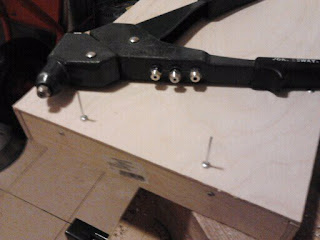

Viskas tvirtinama kniedėmis
Negavau platesnės faneros, teko šonus daryti iš dviejų eilių po 4cm.

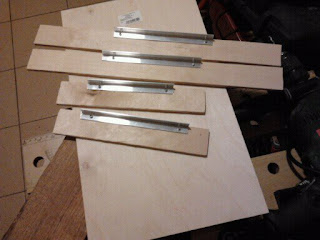

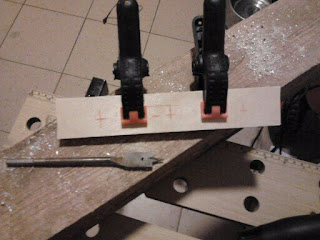

Pažymėtos skylės lempoms, sudėtos dvi juostos ir išgręžta
Taip  sugalvojau fiksuoti lempą, kad neišlystu

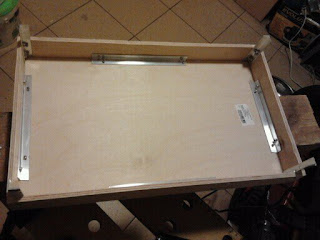

Lempų laikiklio tvirtinimas prie dugno

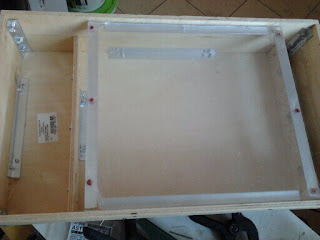

Organinis stiklas 4mm, atstumas nuo lempų iki stiklo viršaus 43mm.
Tarpas tarp lempų centrinių ašių 70mm.
Švitinimo plotas 220mm x 195mm.
M3 sriegis

Laidus nuo lempų link “droselių” priklijavau

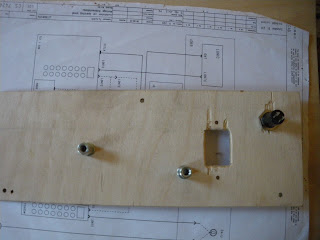

Valdymo skydas iš vidaus

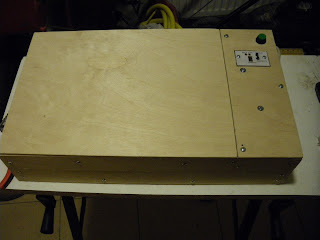

Ilgis 400mm, plotis 235mm, aukštis 90mm
Viskas veikia
Rezultatas, permatomas popierius, spausdinta rašaliniu spausdintuvu, švitinta 6min.
Trumpas filmukas
